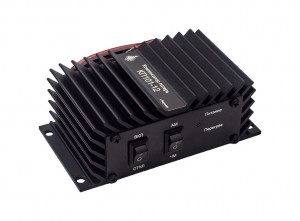

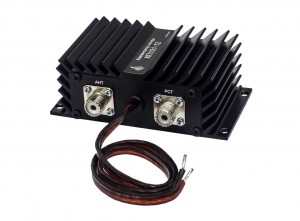

КОМПЕНСАТОР ПОТЕРЬ КП101-12
Компенсаторы потерь КП101-12 являются дальнейшим развитием снятого с производства компенсатора КП100-12. В схемотехнику изделия внесены изменения, улучшающие эксплуатационные свойства данного типа оборудования. Компенсаторы КП101-12 отличает высокая надежность при работе на рассогласованную нагрузку, низкий уровень побочных излучений и высокий КПД.
ПРЕИМУЩЕСТВА
- Защита от перегрева
- Наличие выходного фильтра гармоник
- Высокая устойчивость к рассогласованию по выходу
- Низкая стоимость
- Ремонтопригодность
Диапазон рабочих частот, МГц | 25 – 30 |
| Диапазон питающих напряжений, В | 10,8 – 14,4 |
| Затухание, вносимое в канал приема, Дб, не более | 0,3 |
| КСВ входа, не более | 2 |
| Потребляемый от источника ток, А, не более | 15 |
| Допустимые значения входной мощности сигнала, Вт | 4-10 |
| КПД, %, не менее | 55 |
| Температура срабатывания тепловой защиты, °C | 75 ± 5 |
| Температура востановления тепловой защиты, °C | 50 ± 5 |
| Диапазон рабочих температур окружающей среды, °C | от –25 до +55 |
| Габаритные размеры корпуса, мм, не более | 151 × 105 × 55 |
| Масса, кг, не более | 0,65 |
