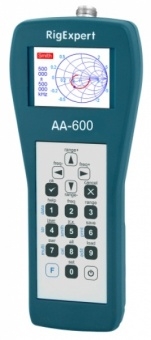

Антенный анализатор RigExpert AA-600

RigExpert AA-600 –  универсальный антенный анализатор, предназначен для тестирования, проверки, настройки и ремонта антенн и антенно-фидерных трактов различного назначения, работающих в диапазоне 100 кГц – 600 МГц, как в лабораторных, так и в полевых условиях.
Простое, интуитивно понятное меню на русском языке, удобные режимы измерений и дополнительные функции (построение графиков Смита, измерение реактивного и пассивного сопротивлений, отображение текущего значения КСВ на определенной частоте) делают антенный анализатор RigExpert АА-600 незаменимым инструментом как для профессионалов, так и для радиолюбителей.

Антенный анализатор RigExpert AA-600 позволит:
•    Быстро проверить все основные параметры антенны: КСВ, активное и реактивное сопротивление, возвратные потери, потери в кабеле, импеданс и т.д.;

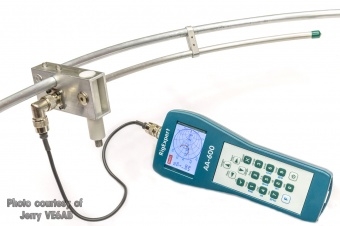

•    Легко настроить антенны различных типов;
•    Измерить КСВ (коэффициент стоячей волны) как на фиксированной частоте, так и в заданном диапазоне частот;
•    Измерить основные параметры и протестировать коаксиальный кабель;
•    Измерить емкости и индуктивности реактивных нагрузок.

Комплектация RigExpert AA-600

RigExpert AA-600
Чехол с лямкой
Зарядное устройство
Кабель USB
Переходник N-UHF
Руководство пользователя

Технические характеристики:

Частотный диапазон: от 0.1 до 600 МГц
Дискретность ввода частоты: 1 кГц
Измерение в 25, 50, 75 и 100-омных системах
Диапазон измерения КСВ: 1…100 – в числовом представлении,
1 … 10 – в графическом режиме
Отображение КСВ: цифровое и в виде аналогового индикатора
Диапазон R и X: 0…10000, -10000…10000 – в числовом представлении,
0…1000, -1000…1000 – в графическом режиме

Режимы отображения:

–    КСВ на одной или нескольких частотах
–    КСВ, возвратные потери, R, X, Z, L, C на заданной частоте

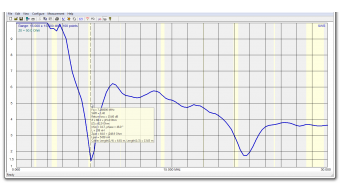

–    График КСВ, 80 точек
–    График R,X, 80 точек
–    Диаграмма Смита,80 точек
–    График возвратных потерь, 80 точек
–    Режим измерения неоднородностей линий передач

Опциональная калибровка (open-short-load).
Антенный разъем:

–    Тип разъема: N
–    Форма выходного сигнала: прямоугольная
–    Выходная мощность: -10dBm (на нагрузке 50 Ом)

Питание:

– Три щелочные батарейки с напряженим 1.5 В, типоразмер AA *
– Три никель-метал-гидридных аккумулятора на напряжение 1.2 В, емкостью 1800…3000 мАч
– Макс. 3 часа непрерывных измерений или двое суток в «дежурном» режиме при использовании свежезаряженных элементов питания
– При подключении анализатора к компьютеру –  питание от USB-шины

Интерфейс:

–    Цветной TFT-дисплей, 320х240 точек
–    Влагозащищенная клавиатура, 6х3 клавиш
–    Многоязычные меню и система помощи
–    Подключение к компьютеру через интерфейс USB

Размеры: 23x10x5.5 см

Рабочая температура: 0…40 °C
Масса: 650 г
Гарантийный срок: 1 год

Нет в наличии
